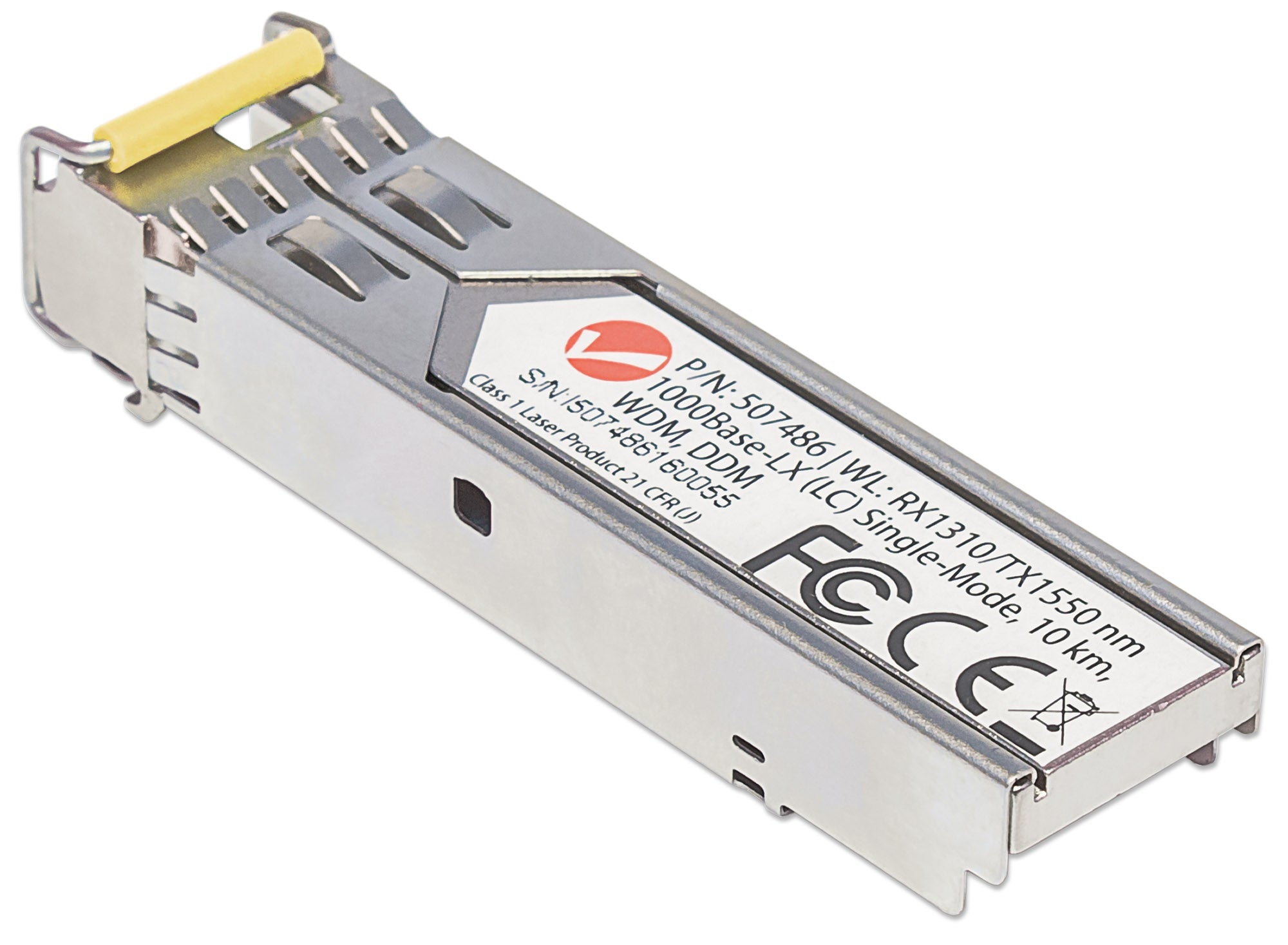

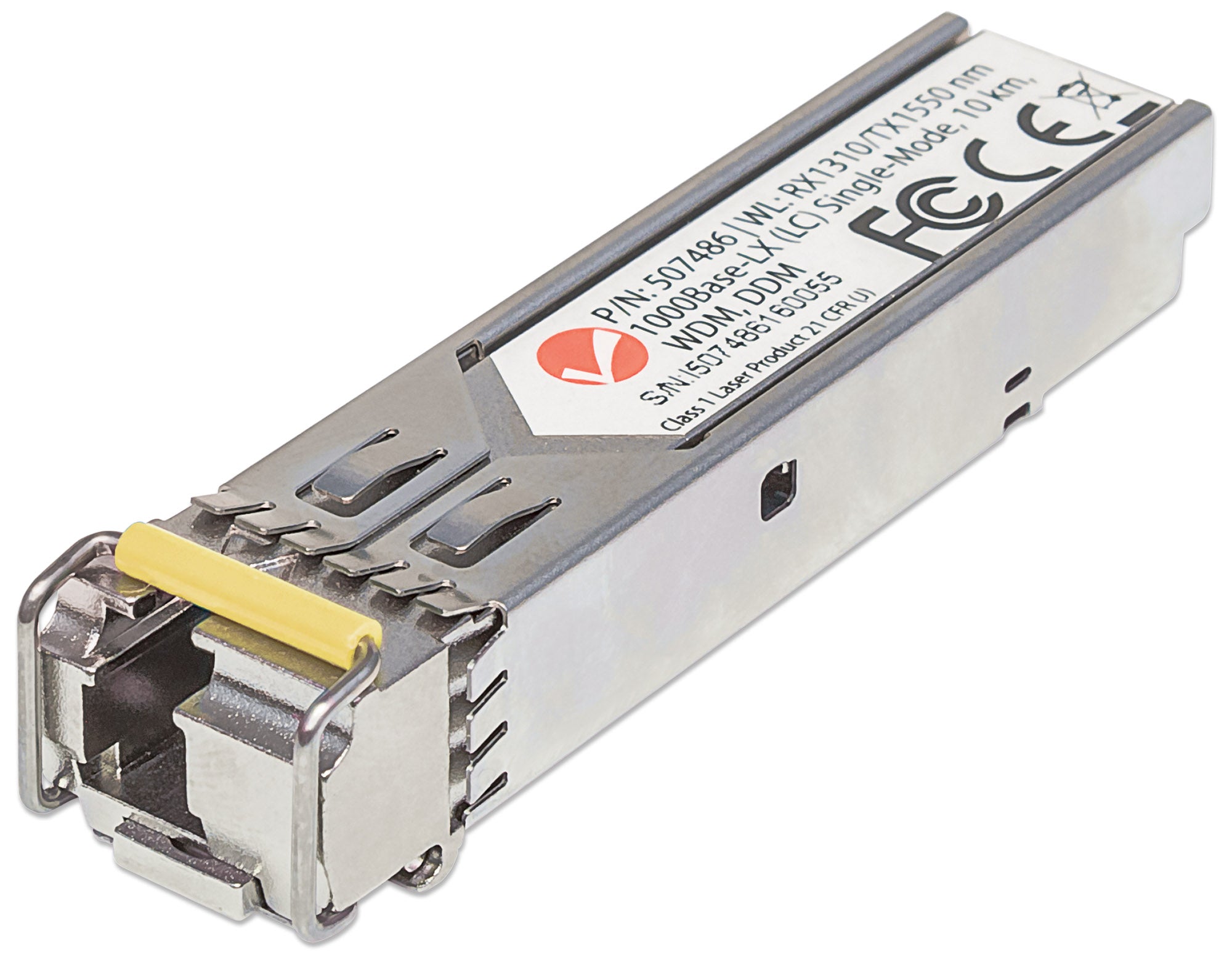

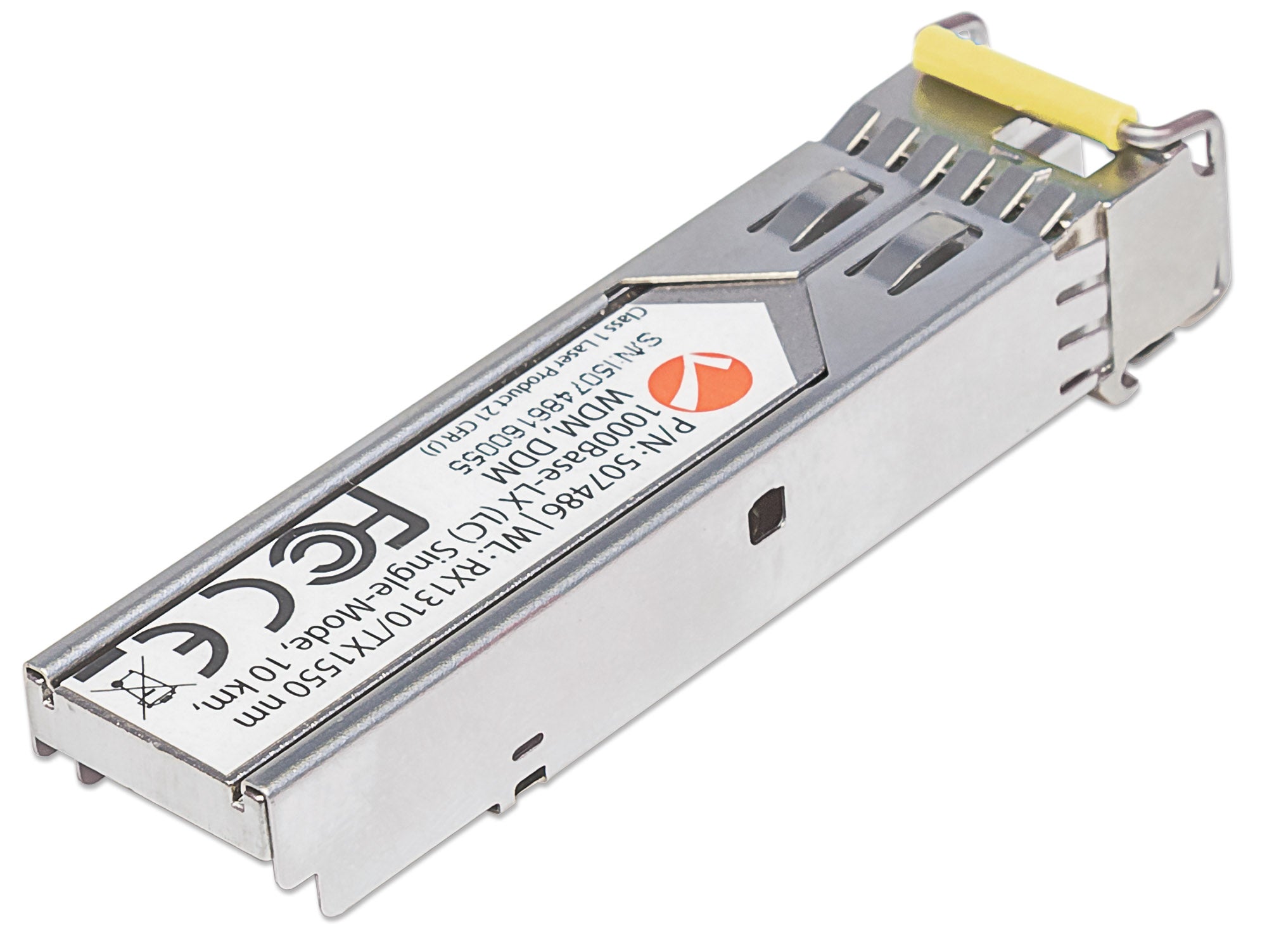

Module émetteur/récepteur optique SFP bidirectionnel avec Gigabit sur fibre et WDM

Module de Transcepteur Optique SFP Fibre Gigabit

La gamme de Transceivers Small Form Factor Pluggable (SFP) d'Intellinet Network Solutions offre aux clients une combinaison de performance et d'accessibilité. Ces modules mini-GBIC (Gigabit Interface Converter) sont dotés d'un boîtier en métal qui réduit les interférences électromagnétiques et augmente leur durabilité.

Taille Compacte pour Connexions Fibre à Haute Densité

Le transcepteur est au format mini-GBIC, ce qui le rend idéal pour les environnements nécessitant de nombreuses connexions fibre tout en occupant moins d'espace dans votre armoire et/ou salle informatique.

Compatibilité

La compatibilité dans votre réseau est primordiale, et le Module de Transcepteur SFP d'Intellinet Network Solutions (modèle 507486) répond à cette exigence. Utilisez-le avec n'importe quel switch réseau équipé de SFP d'Intellinet Network Solutions ou tout autre switch compatible MSA. De plus, comme le module de transcepteur SFP d'Intellinet Network Solutions est configuré pour diffuser le numéro de pièce fournisseur GLC-BX-D, la compatibilité avec votre équipement Cisco est assurée.

Hot-Pluggable

Le Module de Transcepteur Optique SFP Bi-Directionnel WDM Fibre Gigabit d'Intellinet Network Solutions (modèle 507486) est entièrement hot-pluggable, ce qui vous permet d'installer le module sans redémarrer votre switch réseau pour un trafic réseau ininterrompu.

Avantage de la Technologie WDM (multiplexage par répartition en longueur d'onde bi-directionnelle)

Le Module de Transcepteur Optique SFP Bi-Directionnel WDM Fibre Gigabit d'Intellinet Network Solutions utilise une seule fibre pour transmettre le trafic réseau sur des longueurs d'onde de réception et de transmission séparées (1310/1550 nm). Cette technologie innovante vous permet d'utiliser efficacement les deux brins pour deux connexions indépendantes ou de doubler la capacité sans poser un second câble en fibre. Notez que ce transcepteur (modèle 507486) doit être utilisé en conjonction avec l'article 507509.

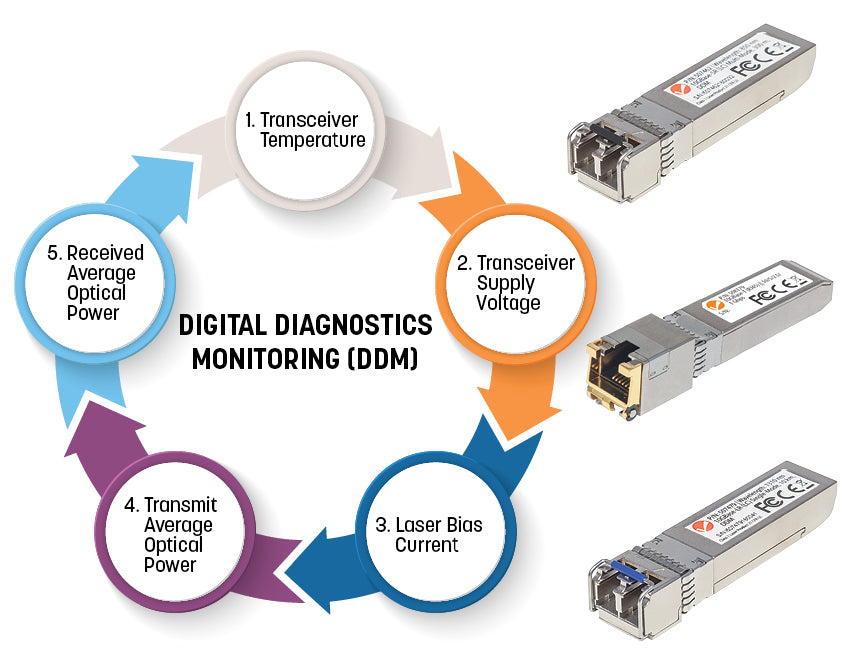

Surveillance des Diagnostics Numériques (DDM)

Le Module de Transcepteur Optique SFP Bi-Directionnel WDM Fibre Gigabit d'Intellinet Network Solutions (modèle 507486) prend en charge les fonctions de surveillance des diagnostics numériques standard (DDM), également connues sous le nom de surveillance optique numérique (DOM). Cela permet à l'utilisateur de surveiller en temps réel des paramètres du SFP, tels que la puissance de sortie optique, la puissance d'entrée optique, la température, le courant de polarisation du laser et la tension d'alimentation du transcepteur.

• Convient à tout commutateur Gigabit Ethernet Intellinet doté d'emplacements pour module SFP, et à tout port SFP conforme à l'accord MSA ou compatible avec les produits Cisco
• Doit être utilisé avec le module émetteur/récepteur optique SFP bidirectionnel avec Gigabit sur fibre et WDM, modèle 507509
• Débit de transfert : 1 000 Mbits/s
• Un port fibre LC monomode 1000Base-LX
• Distance prise en charge sur fibre : jusqu'à 10 km (6,2 mi)
• Technologie WDM (multiplexage par répartition des longueurs d'onde) : utilise un seul brin de fibre pour transmettre les données sur des longueurs d'onde de réception et d'émission distinctes
• Longueurs d'onde : réception (RX) 1 310 nm, émission (TX) 1 550 nm
• Conforme à l'accord multisource (MSA) sur les normes SFP
• Compatible avec Module émetteur/récepteur GLC-BX-D Cisco
• Format standard SFP
• Prend en charge la technologie DDM (digital diagnostics monitoring)
• Faibles interférences électromagnétiques gâce à un boîtier entièrement métallique
• Jusqu'à 1,25 Gbits/s de débit de communication bidirectionnelle
• Prend en charge la connexion à chaud
• Garantie de trois ans.

Normes

• IEEE 802.3z (Gigabit Ethernet sur fibre optique)

  Général

• Supports pris en charge : Fibre 1000Base-LX monomode 9/125 µm

• Connecteur : Port fibre LC, 1 000Base-LX

• Distance : 10 km
  Longueurs d'onde :
  - Réception (RX) : 1 310 nm.
  - Émission (TX) : 1 550 nm

• Budget de puissance fibre :
  - Puissance d'émission maximale : -3 dB
  - Puissance d'émission minimale : -8 dB
  - Sensibilité : -24 dB
  - Budget de puissance : 16 dB

• Design : SFP (Small Form Factor Pluggable), 1,25 Gbits/s

• Certifications : FCC Classe A, label CE, RoHS

  Alimentation

• Exigences d'alimentation : 3,3 V

• Consommation : 1,0 watt (maximum)

  Caractéristiques environnementales

• Dimensions : P 57 x L 14 x H 12 mm

• Poids : 20 g

• Température de fonctionnement : 0 à 70 °C

• Humidité de fonctionnement : 10 à 85 % d'humidité relative, sans condensation

• Température de stockage : -40 – 85 °C

  Contenu du pack

• Module émetteur/récepteur optique SFP bidirectionnel avec Gigabit sur fibre et WDM

• SKU supplémentaires

• Amazon ASIN: B01GG7W0Z8
• EAN: 0766623507486
• UPC: 766623507486
• ALSO: 2597382
• API: 200758



• Spécifications physiques

• Poids: 0.04 kg
• Dimensions: 57 (L) x 14 (W) x 12 (H) [mm]
• Emballage: Boîte blanche
